Vestavěné prvky a prvky vzduchotechniky

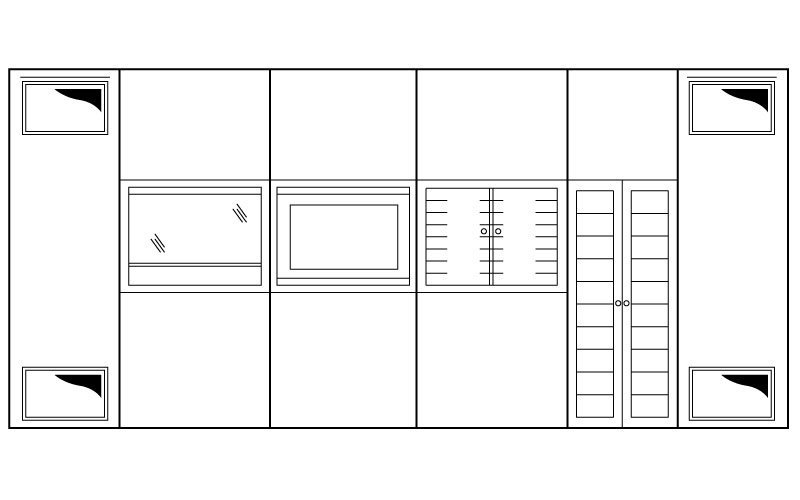

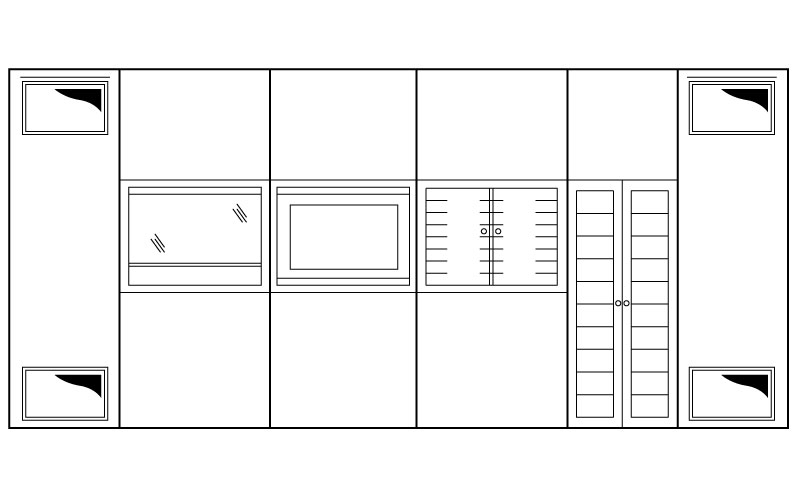

Variabilita systému a modulárnost umožňují instalaci a použití mnoha vestavěných modulů potřebných pro využití modulárních operačních sálů. Příklady těchto vestavěných modulů jsou:

Ovládací panel umožňuje např. zobrazit teplotu a vlhkost na OS (operační sál), dále nastavit požadovanou teplotu vzduchu v daném rozmezí, intenzitu osvětlení OS. Umožňuje zobrazit stav UPS, DO, VDO, ZIS soustavy, nastavit intenzitu osvětlení operační lampy a umožňuje i funkci hodin, stopek a zobrazování jednotlivých tlaků medicinálních plynů.

Prokládací (příčkové) okno je umístěno v rovině s hranou panelového obkladu. V případě ochrany proti RTG záření se použije speciální Pb okno příslušné tloušťky závislé na výkonu používaného rentgenu. Mezi tabulemi skla mohou být zabudovány elektromotoricky poháněné žaluzie, které slouží i jako ochrana proti laserovým zářením. Rám okna je lakován práškovou antibakteriální barvou v odstínu panelových obkladů.

Velkoplošný LCD monitor je vestavěn do spodního panelového obkladu. Monitor se kryje s hranou stěny a je utěsněn profilovým silikonovým těsněním. Úhlopříčka monitoru dle požadavku zákazníka. Na monitoru se dají zobrazit obrázky nebo videa z PACS nebo dalších zdrojů (endoskop, kamery v operačním sále, pohledové kamery umístěné v rohu OPS a zobrazující situaci na sále apod.). Monitor je propojen s ovládacím panelem nebo je možné jej připojit na zabudovanou speciální klávesnici odolnou proti desinfekčním prostředkům.

Skříň na šicí materiál se skládá z pláště, který se kryje s hranou stěny panelového obkladu a je vestavěn do spodního dílu panelového obkladu a utěsněn silikonovým těsněním. Skříň obsahuje skleněné poličky pro kontejnery na šicí materiál. Pláště skříně se uzavírají 2 křídlovými otočnými prosklenými dvířky.

Prokládací skříň je do stěnového systému vestavěna. Oboustranná dvoukřídlá dvířka skříně jsou vyrobena nejčastěji z nerez oceli a mohou být částečně prosklená bezpečnostním sklem odolným proti dezinfekčním prostředkům. Povrch dvířek je lakován práškovou antibakteriální barvou v odstínu obkladových panelů. Uvnitř skříně jsou výškově nastavitelné police.

Dále je možné zabudovat další zařízení, jako jsou hodiny, ozvučení sálu, přípojky pro připojení laseru atd. dle potřeb a přání zákazníka.

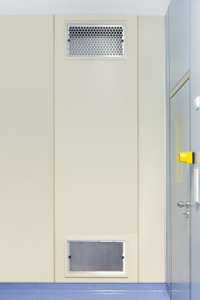

Odtahové kanály jsou řešeny obvykle v rozích OS a jsou vyrobeny z nerez oceli. Skládají se jako jeden celek z dolního a horního odtahu a spojovacího kanálu a čelní mřížky obou odtahů se kryjí s hranou panelového obkladu.
